Sueños con Fibra/Madera, Tierra/Concreto

Instalación de Grupo Mota-Engil y MIT Norman B. Leventhal Center for Advanced Urbanism




Sueños con Tierra


Bovedillas cerámicas impresas en 3D y producidas en CDMX con materiales locales. Estas se sitúan entre viguetas de concreto prefabricado como encofrado perdido para la losa de compresión superior. La flexibilidad geométrica de la impresión 3D facilita la producción en masa de bovedillas cerámicas personalizadas que se adaptan a los materiales disponibles y al diseño del edificio. Los bloques han sido producidos en colaboración con fabricantes de cerámica locales utilizando arcillas y procesos de cocción convencionales. Los bloques en sí son livianos y están optimizados para minimizar el uso de material y el tiempo de fabricación.


El uso de tepetate, una tierra local con alto contenido de arcilla, permite fabricar bloques comprimidos y secados al sol que constituyen las paredes del pabellón. Esta solución asequible y baja en carbono, que ha sido aplicada con éxito en la construcción de comunidades en México a lo largo de más de 30 años, se reinterpreta aquí con un sistema de postensado que permite el montaje y desmontaje.





Publication

1. Curth, A., Brodesser, T., Sass, L. and Mueller, C. “Multi-objective optimization of vaults 3D printed without formwork,” Proceedings of the International Association for Shell and Spatial Structures (IASS) Symposium 2020/2021, Surrey, UK 2021.


2. A. Curth, B. Darweesh, L. Arja, and R. Rael, “Advances in 3D printed earth architecture: On-site prototyping with local materials,” presented at the BE-AM| Built Environment - Additive Manufacturing, TU Darmstadt, 2020.


3. A. Curth and A. Hartwell, T. Brodesser, and C. Mueller, "Parametric waffle slabs: Optimal geometry materialized with additive construction," Sept. 2022.





La impresión prototipos permiten calibrar la mezcla de arcilla, la altura de las capas y la velocidad de impresión. Imagen de Dinorah Martínez Schulte, 2022

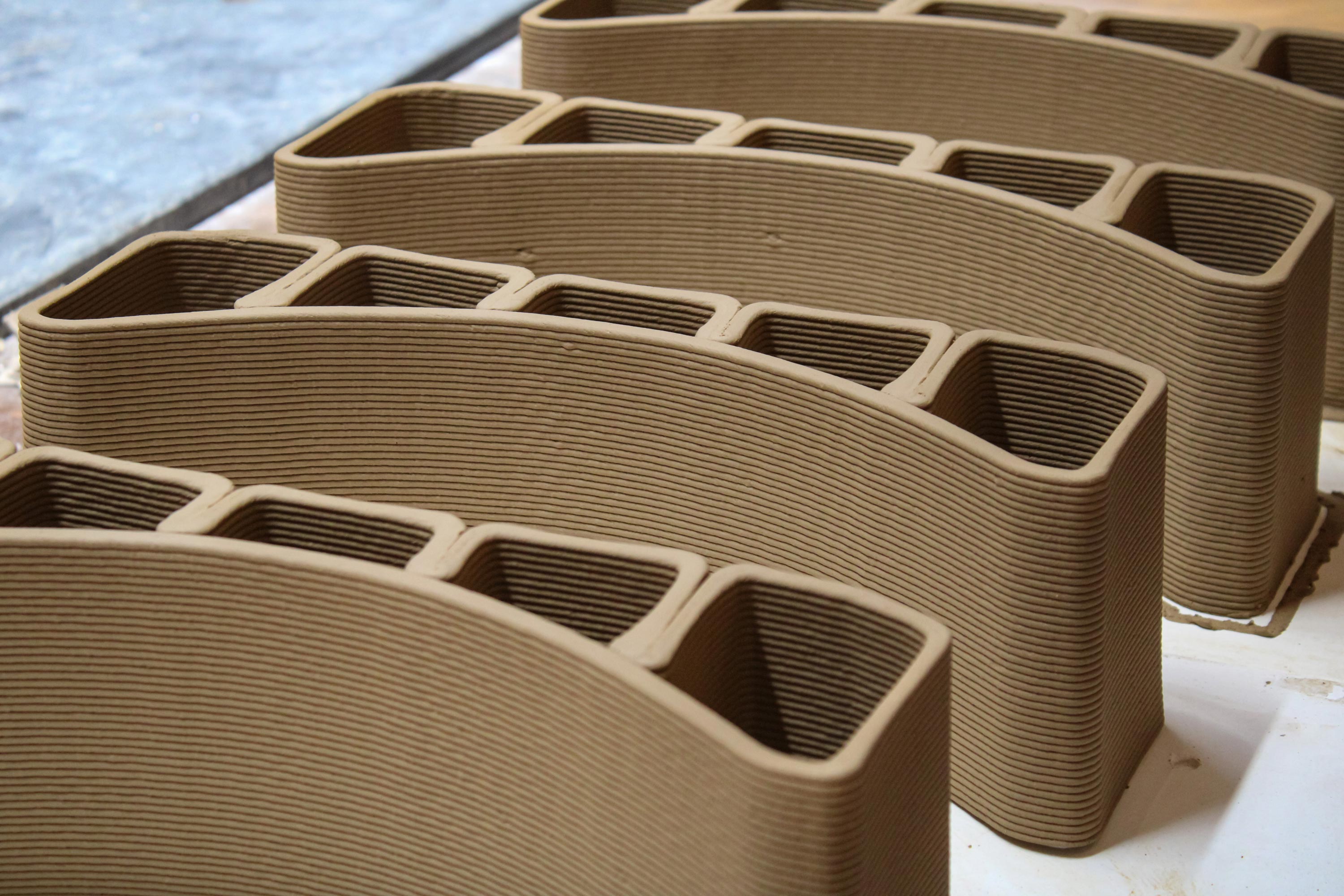

Bovedillas impresas en 3D mediante una mezcla de arcilla de Oaxaca y Zacatecas. Imagen de Dinorah Martínez Schulte, 2022

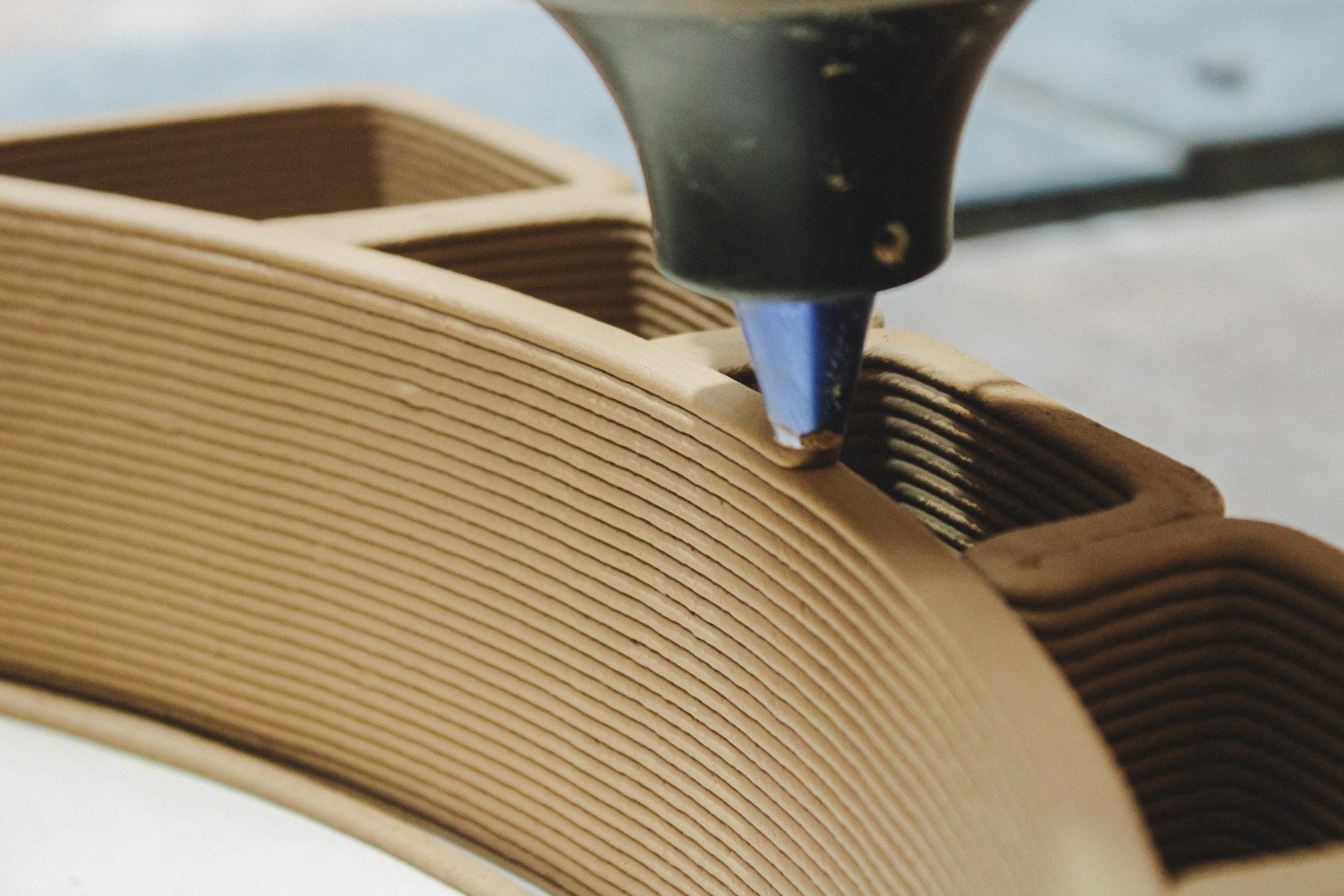

Fabricación de bovedillas en Manufactura. Las capas de arcilla se extruyen mediante un brazo robótico para luego cocerlas y transportarlas al sitio.Imagen de Dinorah Martínez Schulte, 2022

Bovedillas impresas en 3D después del proceso de cocción. Imagen de Dinorah Martínez Schulte, 2022


Sistema de muro Ecoblock desarrollado y construido por ÉCHALE. Imagen de Dinorah Martínez Schulte, 2022


El tepetate se mezcla con agua, cal y cemento para formar los Ecoblocks. Imagen de Kiley Feickert, 2022


Las bovedillas se instalan entre viguetas optimizadas de concreto. Imagen de Dinorah Martínez Schulte, 2022


Las bovedillas sirven de encofrado perdido de la losa de compresión superior. Imagen de Dinorah Martínez Schulte, 2022

La geometría de las bovedillas cerámicas se adapta con precisión a la sección variabl de las viguetas para así minimizar el consumo de material y sus emisiones asociadas. Imagen de Dinorah Martínez Schulte, 2022
